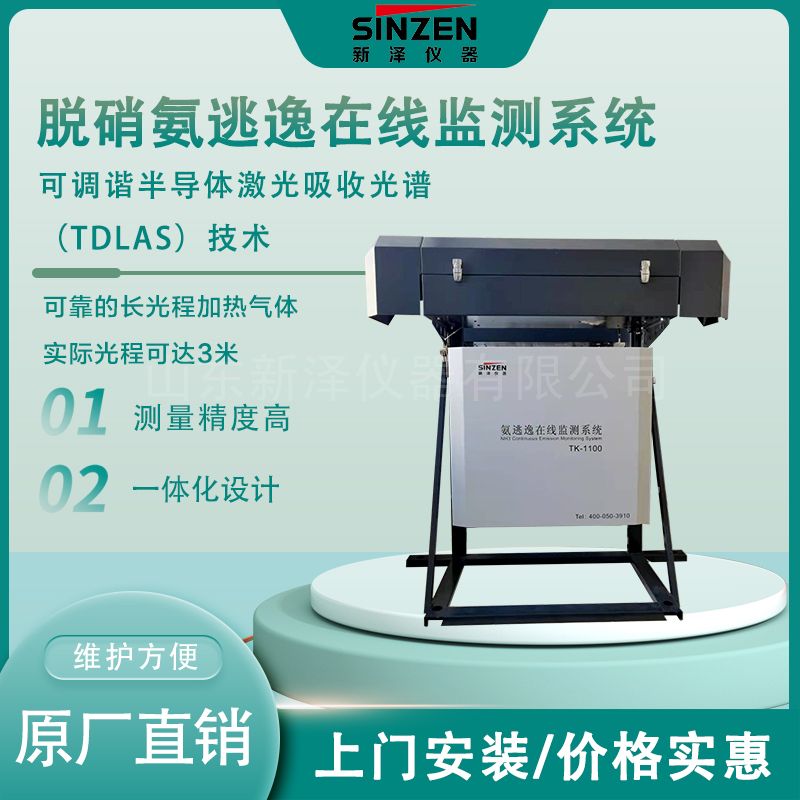

新泽仪器新泽TK-1100型SCR脱硝氨逃逸监测分析仪系统高温抽取激

一、产品概述（烟气氨逃逸监测分析仪系统（高温抽取激光)）

    脱硝氨逃逸一体化在线监测系统（TK-1100型）是由我公司荣誉出品，本系统包括预处理系统、气体分析仪和数据处理与显示三大部分。本系统取样方式为在位式高温伴热抽取。本系统基本原理是基于紫外差分吸收光谱（DOAS）技术及可调谐半导体激光吸收光谱（TDLAS）技术；紫外差分吸收光谱技术原理为，同种气体在不同光谱波段有不同的吸收，不同气体在同一光谱波段的吸收叠加作用，通过对连续光谱做算法分析，可同时测量多种气体，有效避免各组分相互干扰；激光光谱气体分析技术已经广泛应用到对于灵敏度、响应时间、背景气体免干扰等有较高要求的各种气体监测领域。

    本公司生产的脱硝氨逃逸一体化在线监测系统（TK-1100型）耐用且易于安装，特别适用于众多环保及工业过程气体排放监测，包括燃煤发电厂、铝厂、钢铁厂、冶炼厂、垃圾发电站、水泥厂和化工厂等。

二、项目方案及优势

    由于工况恶劣，样气中含有大量粉尘及饱和水蒸气，我们采用当前*先进的TK-1100型激光气体分析仪（基于TDLAS技术）分析微量NH3。系统（包括测量池）采用全程加热，保证样品气体温度，防止有水析出而对NH3的大量溶解影响分析结果。探头采用电加热过滤探头，在取样出来就完成样品的净化，减小了后级预处理的负荷，大大降低了器件的故障率。系统设计有探头自动反吹程序及仪表自动标零程序，正常运行后仅需要正常的巡检即可。传输管线采用定制230℃以上高温复合电伴热管缆，并控制在2m以内（确保尽量少的NH3吸附），整个预处理全部集成在高温加热盒内，系统紧凑以避免长距离传输管路对NH3的吸附。

三、方案产品比较

与传统的分析方式相比较，系统有以下明显优势：

01. 利用半导体激光良好的单色性,避免背景气体吸收的干扰；

02. 利用半导体激光波长的可调谐性解决粉尘、视窗污染对测量的影响；

03. 实地测量，气体信息不易失真，响应速度快，便于对生产过程进行控制；

04. 系统支持自动校准，减少人工维护；

05. 仪器无运动器件，可靠性高,维护方便，运行费用接近于零(仅为电费)；

06. 可自动修正环境温度、压力变化对测量的影响，确保测量精度；

07. 非接触测量,有非常强的高温、高粉尘和强腐蚀等恶劣工业环境的适应能力；

08. 往复回返式长光程的分析仪测量池，确保分析灵敏度的同时又大大减小了仪器的体积；

09. 全程180℃以上伴热保温，热法测量，避免样品中水分冷凝吸收NH3；

10. 系统紧凑，结构精巧，便于现场安装；

11. 系统自动化程度高，便于长期稳定运行，维护量小。

系统特点

氨逃逸在线监测主要具有以下技术优势：

u  可靠的长光程加热气室设计，光程可达3米

u  超低浓度测量，分辨率可达0.1ppm

u  特殊的多线光谱扫描算法，动态的粉尘和水份干扰补偿

u  免标定设计，维护简单，使用成本低

取样探头

SNI-1010 型取样探头用于本系统的样气采样，具有滤尘和伴热的功能，可以有效的防止采集的样气的冷凝，独特的结构设计使采样系统更加可靠，样气丢失率更小，保证分析系统的稳定和真实。

6.1.1产品特点

该装置与样品接触的部分全部采用316L不锈钢材料加工制成，高温条件下抗腐能力很强。配制防雨罩完全可以胜任室外工作环境。

n   在设计上采用等温加热体，结构紧凑，加热温度稳定。

n   过滤器滤芯采用SiC陶瓷过滤器，具有过滤面积大，过滤精度高等特点，更换时可将其从装置中整体拉出，操作简单，无需工具，大大地缩短维护更换的时间，并降低了劳动强度。

n   该装置除设有一样气输出口外，还设置有一个可复用的反吹／校准口，在配置时可灵活安排气路。

n   操作简单,带有低温报警.

n   滤芯更换无需工具 。

n   开关方便，带扣锁保护罩

n   高效过滤清洁系统

6.1.2技术参数

n  *高采样温度：300℃

n  *大工作压力：5bar

n  采样腔加热温度: 200℃（出厂设定，温度可调）

n  电源：220VAC 50/60Hz  400W

n  环境温度：－20~80℃

n  *大粉尘浓度：100g/m3

n  陶瓷滤芯过滤精度：2μm（其它精度可选，1-10μm）

n  滤芯尺寸：150*40/20mm

n  反吹气接口：OD8/6卡套式接头。

n  采样气出口：OD8/6卡套式接头

n  含采样探杆：￠25×1200mm/长度可选

n  安装附件:安装法兰盘\对装法兰盘\安装螺栓\法兰盘密封平垫
